在半导体、光通信、生物芯片等高科技领域，一项名为“TGV”（Through-Glass Via，玻璃通孔）的技术正悄然改变着器件的集成方式。而在TGV打孔的背后，飞秒激光以其“超快、超精、超冷”的加工优势，成为关键利器。
但你是否知道，决定飞秒激光能否精准“穿针引线”的核心要素之一，正是——脉冲能量的稳定性。今天，我们就来聊聊这个看似专业、实则关乎每一个微米级孔洞质量的“隐形守护者”。
TGV打孔：给玻璃“穿针引线”的精密艺术

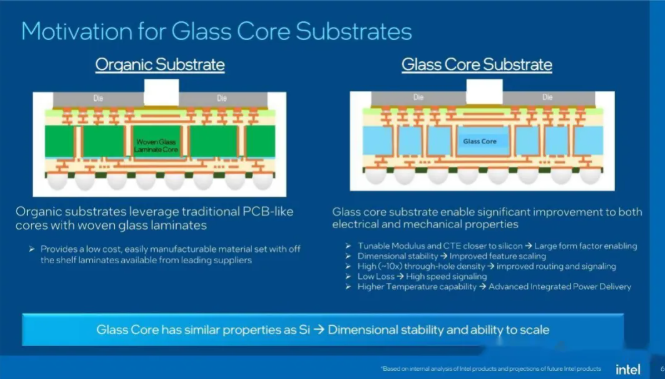

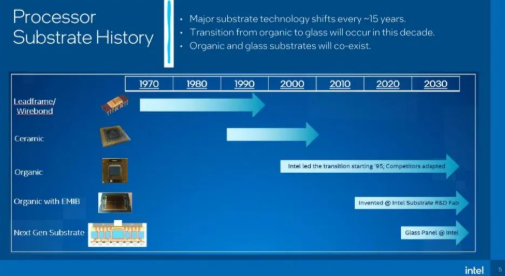

随着半导体产业进入“后摩尔时代”，三维集成技术成为突破芯片性能瓶颈的关键路径。在此背景下，玻璃基板凭借其低介电常数、高热膨胀系数匹配性和优异的机械稳定性等优势，正逐渐取代传统的硅基板和有机基板，成为先进封装领域的理想材料。玻璃通孔（Through-Glass Via, TGV）技术作为玻璃基板三维互连的核心工艺，通过激光诱导刻蚀(Laser-Induced Deep Etching, LIDE)等方法在玻璃内部形成微米级通孔，为高密度、低损耗的垂直互连提供了技术保障。
TGV技术，简单来说，就是在极薄的玻璃基板上钻出微米甚至亚微米级的通孔，并在孔内填充导电材料，实现芯片层与层之间的电气互连。它广泛应用于CMOS图像传感器、3D封装、AR/VR显示、微流控芯片等领域。

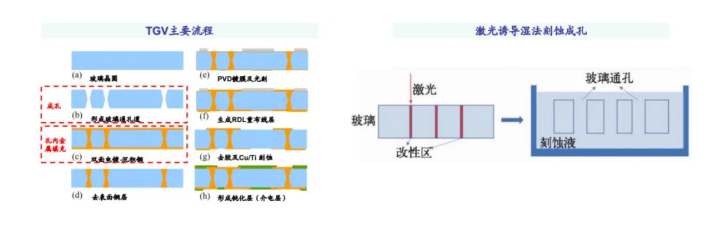

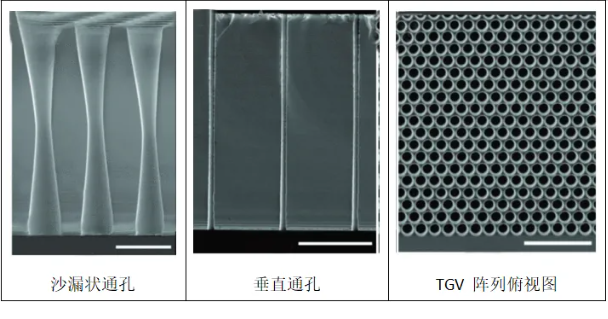

TGV 以高品质硼硅玻璃、石英玻璃为基材，通过种子层溅射、电镀填充、化学机械平坦化、RDL再布线，bump工艺引出实现3D互联。TGV通常为10μm-100μm的微通孔，对于先进封装领域的各种应用，每片晶圆上通常需要应用数万个TGV通孔并对其进行金属化，以获得所需要的导电性。
为什么必须用飞秒激光？
与传统的PCB通孔不同，玻璃材质硬脆、热膨胀系数低，传统机械钻孔易产生裂纹、崩边，而普通激光加工又容易因热影响区（HAZ）导致微裂或残渣。这时，飞秒激光登场了。
飞秒激光（脉冲宽度≈10-15秒），能在材料吸收能量前就完成“冷烧蚀”——电子被瞬间剥离，晶格几乎不升温，真正实现“所见即所得”的亚微米级洁净成孔。

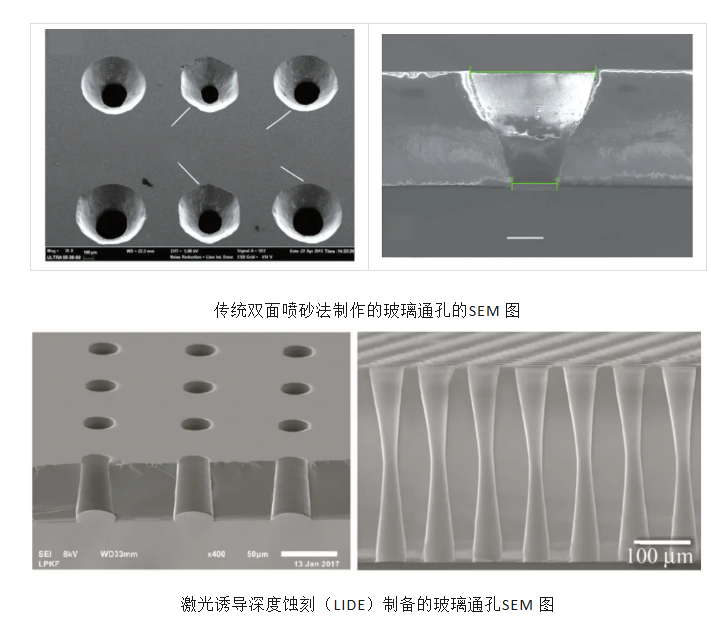

激光诱导湿法刻蚀法利用脉冲激光诱导玻璃产生连续的变性区，相比未变性区域的玻璃，变性玻在氢氟酸刻蚀速率较快，基于这一特性可以在玻璃制作通孔/盲孔。激光诱导湿法刻蚀技术具有快速高效成孔、工艺简单、侧壁光滑、高精度成孔等显著优点，被广泛应用于各种玻璃材料的三维微流道加工，其成本相对较低，有大规模应用的前景。
飞秒激光的“心跳”：脉冲能量稳定性为何至关重要？
如果说飞秒激光是TGV打孔的“手术刀”，那么脉冲能量的稳定性就是这把刀的“手感”与“节奏”。
想象一下：医生做显微手术时，如果手术刀忽轻忽重，后果不堪设想。同样，在微米级的玻璃上打孔，如果每发激光的能量波动过大，就会带来一系列“灾难性”后果：
孔径不一致：大小不一，影响导通
每发激光的能量决定了材料去除的量。若能量波动，同一组孔的直径就会忽大忽小，导致后续金属填充不均，甚至出现断路或短路。
孔壁质量下降：粗糙或碳化
能量过高，可能造成局部熔融或微裂；能量过低，则无法完全穿透或形成“锥形孔”。长期波动还会累积热效应，破坏“冷加工”优势。
加工效率与良率“双下滑”
不稳定的能量迫使工艺参数保守设定，降低加工速度；同时，废品率上升，增加生产成本。
难以实现高密度阵列加工
现代芯片追求高集成度，TGV孔常以数千甚至上万的密度排列。若能量不稳定，阵列中部分孔失效，整块基板可能报废。
现代芯片追求高集成度，TGV孔常以数千甚至上万的密度排列。若能量不稳定，阵列中部分孔失效，整块基板可能报废。
因此，脉冲能量稳定性，直接决定了TGV打孔的精度、一致性和良率。
什么是“脉冲能量稳定性”？
脉冲能量稳定性（Pulse Energy Stability）是衡量超快激光器输出性能一致性的关键指标，用于描述在一定时间或重复频率下，单个激光脉冲能量围绕其平均值的波动程度。
脉冲能量稳定性通常用以下两种方式量化：

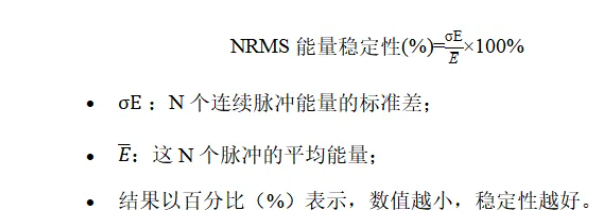

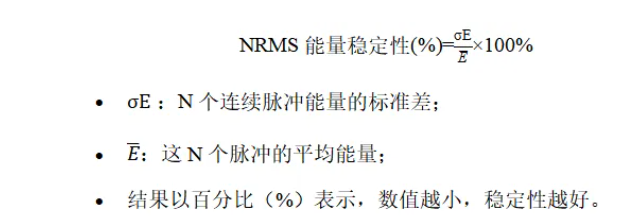

（1）归一化相对标准偏差（NRMS, Normalized Root Mean Square）
这是最常用、最权威的定义，符合国际标准（如ISO 13697）：
（2） 峰峰值波动（Peak-to-Peak）
描述最大与最小脉冲能量之间的相对偏差：
可见，对于TGV打孔这类对异常脉冲极其敏感的应用场景，显然P2P峰峰值稳定性能反映脉冲能量稳定性对于加工效果的影响。根据TGV行业实际打孔数据显示，要达到打孔不良率在1ppm（百万分之一）以下，要求脉冲能量峰峰值波动在3-5%以下。
AI+Optics，重构脉冲能量峰峰值稳定性控制思路
在明确了量化标准后，如何在产品上实现脉冲能量稳定性的实质提升才是真正的难题所在。由于控制手段和反馈环路已经有成熟的解决方案，对于飞秒脉冲的实时监测则是真正的技术瓶颈所在。传统的方案是使用高速示波器、自相关仪、Frog、Spider等昂贵的测试仪器进行标定。但是其此类测试仪器的成本和体积限制下，导致超快激光器产品始终处于开环且不可控的状态。
国产高端飞秒激光器代表厂家爱鸥光学，凭借多年对激光器产学研开发的技术积累，用先进的AI工具重构激光器的研发流程和产品定义，成功突破了困扰学术界和工业界多年的飞秒脉冲能量波动实时监测技术，爱鸥光学创始人义理林教授课题组在飞秒脉冲测量方面取得重要进展，配合经过深度匹配的闭环反馈系统，相当于用一种低成本的方法将一套高速PD+高速示波器的功能嵌入到了激光器内部，从而真正实现脉冲能量峰峰值稳定性的显著提升。

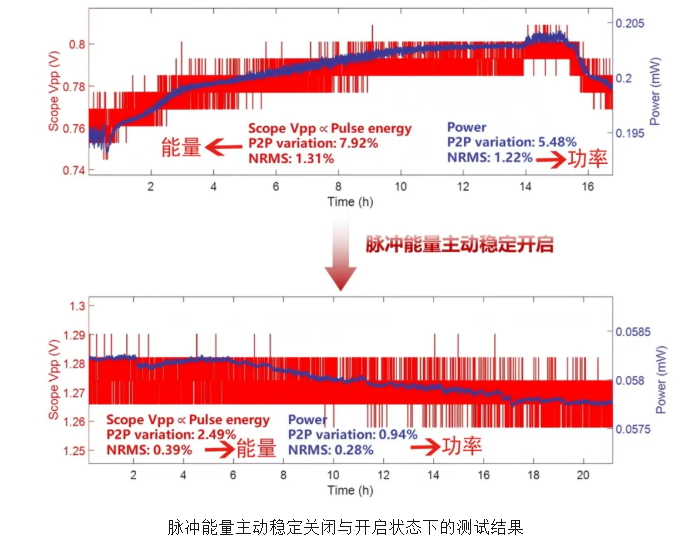

上图展示了脉冲能量主动稳定关闭与开启状态下测试结果的对比，闭环时正比于脉冲能量峰峰值的电脉冲功率峰峰值为2.49%(国外顶尖激光器品牌对应的参数为~6%），比开环状态提升约3.2倍；此外，受益于脉冲能量的稳定，闭环后平均功率的NRMS波动甚至低于0.3%，比开环状态提升约4.4倍，稳定性表现极佳。
未来展望：从“能打”到“打得稳、打得准”
随着半导体行业向“后摩尔时代”迈进，三维集成、异构集成成为主流方向，TGV技术的重要性将日益凸显。而飞秒激光作为其核心加工手段，对脉冲能量稳定性的要求只会越来越高。未来，针对TGV这一应用场景，AI时代带来的技术突破还会继续，我们或将看到：
智能激光系统：基于本地部署的大模型，激光器实时监测并能自主判断自身状态，从而自适应调整能量输出
多光束并行加工：在保持稳定性的前提下大幅提升加工效率
加工工艺优化：通过大数据预测能量漂移，提前校准，大幅提升生产良率
飞秒激光打穿的不只是玻璃，更是通往微观世界的通道。而在这条通道中，脉冲能量的稳定性，就像一位沉默的守门人，确保每一束光都精准、可控、可重复。正是这份“稳定”，让TGV技术得以在方寸之间，构建起连接未来的电路网络。
下一次，当你拿起手机拍摄高清照片时，或许那枚CMOS传感器背后的数千个TGV微孔，正默默诉说着——科技之美，藏于细节之中。
