在智能手机、可穿戴设备乃至人工智能芯片的背后，是半导体制造领域对极致精度的不断追求。当芯片的集成度越来越高，晶圆变得越来越薄时，传统的切割方式正面临严峻挑战。此时，一项名为“激光隐切”（Stealth Dicing）的前沿技术，正以“隐形手术刀”的姿态，悄然改变着半导体产业的格局。
一、传统切割的痛点与“隐形”破局

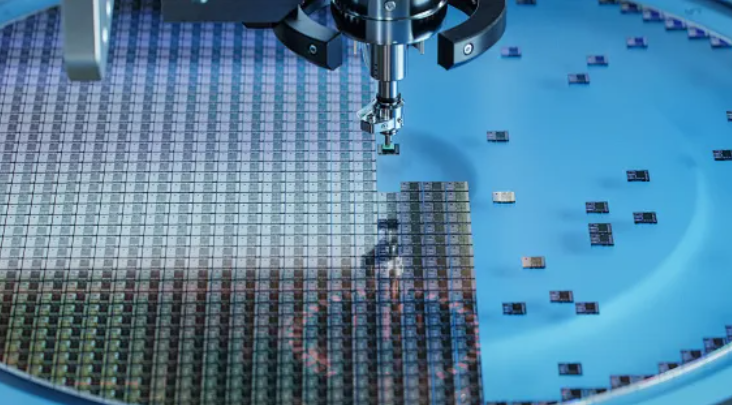

早期的晶圆切割主要依赖高速旋转的金刚石刀片或砂轮。这种方式在处理硬脆材料时，往往伴随着严重的机械应力，容易产生碎屑、崩边甚至致晶圆破裂。随着芯片尺寸的缩小和厚度的减薄，这些物理损伤不仅会降低良品率，还会产生大量需要清洗的废水废渣。为了突破这一瓶颈，激光隐切技术应运而生。它摒弃了传统的物理接触，将加工过程转移到了晶圆内部，实现了从“表面破坏”到“内部精准分离”的跨越。

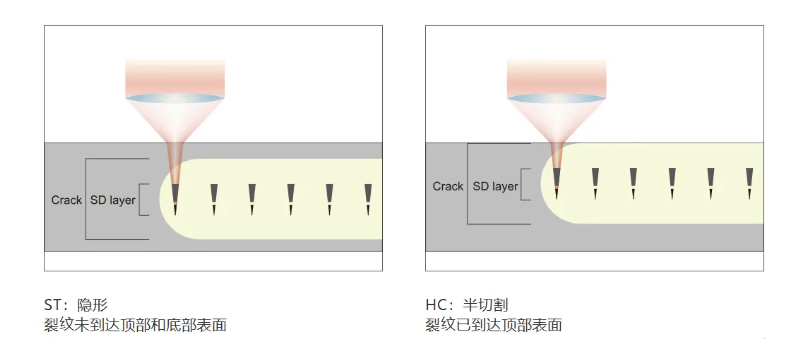

二、核心原理：在晶圆内部“种下”裂纹
激光隐切的奇妙之处在于其“先内后外”的加工逻辑。整个过程主要分为两步：
第一步是激光辐照。设备会发射出能够穿透材料的超短脉冲激光，并将其精准聚焦于晶圆内部的指定深度。在极高的能量密度下，焦点处的材料会发生非线性吸收效应，瞬间升温并局部改性，从而在晶圆内部形成一条极其微小的“改质层”（即SD层）。此时，晶圆表面依然完好无损。
第二步是外力扩膜。在改质层形成后，通过拉伸底部的切割胶带对晶圆施加轻微的拉应力。这条隐藏在内部的改质层便如同预先划好的虚线，引导裂纹沿着预定路径向上下表面延伸，最终将晶圆整齐地分割成一颗颗独立的芯片。
三、革命性的工艺优势
相比于传统的机械切割或激光全切（直接烧蚀表面），激光隐切展现出了无可比拟的优势：
首先，是极致的无损与洁净。由于切割发生在内部且无需冷却水，这是一种完全干式的非接触工艺。它不仅避免了表面热损伤和碎屑污染，还省去了繁琐的后续清洗工序，大幅降低了生产成本和环境负担。
其次，是超高的空间利用率。传统刀片切割需要预留较宽的切割道（约80微米），而激光隐切几乎不产生物理损耗，可以将切割道缩小至15微米左右。这意味着在同一块晶圆上，可以产出更多的芯片，极大提升了材料利用率。
最后，是卓越的切割品质。这种依靠应力自然裂解的方式，使得切割面极为平整，几乎没有崩边现象。这对于MEMS传感器、射频器件以及3D IC等对边缘质量要求极高的先进封装领域来说，无疑是最佳选择。
然而，要将激光隐切工艺的潜力发挥到极致，对核心光源的稳定性与精准度提出了近乎苛刻的要求。在晶圆内部进行微米级的改质层加工时，激光脉冲的任何微小抖动或能量波动，都可能导致焦点偏移、改质层不均匀，甚至引发晶圆碎裂或芯片良率下降。

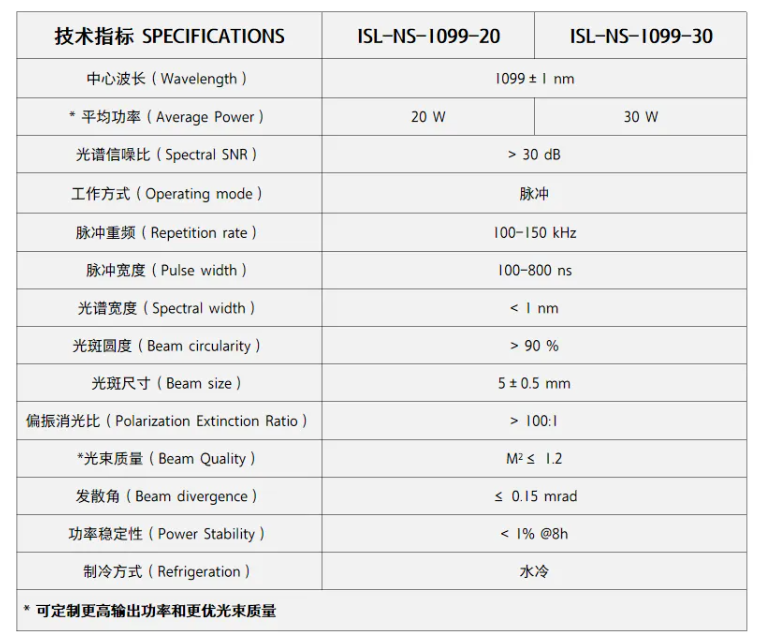

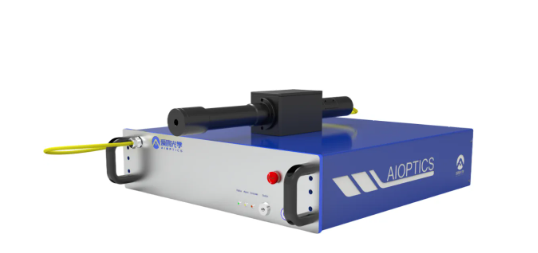

面对这一行业痛点，爱鸥光学凭借深厚的技术积淀，重磅推出了自研的1099nm纳秒激光器，为高端半导体制造注入了强劲的“智能光源”动力。
爱鸥光学自研的1099nm纳秒激光器并非传统意义上的光源设备，而是搭载了爱鸥光学核心“感知+算法+控制”智能平台的新一代工业级利器。它内置了专属的智能稳定算法，能够实现对激光脉冲的全域识别探测与整机参数的全局主动优化控制。这就相当于为激光器装上了“一颗聪明的大脑”，使其具备了超强的抗干扰能力和运行稳定性。
在实际的晶圆隐切应用中，1099nm纳秒激光器能够确保每一个激光脉冲都精准、均匀地作用于晶圆内部，彻底杜绝了因光源抖动造成的过度加工或切割不彻底问题。它不仅完美契合了激光隐切对高精度、低热影响、高良率的严苛诉求，更以卓越的长期工作可靠性，为MEMS、射频器件及先进封装等领域的规模化量产提供了坚实保障，真正实现了用智能光学技术赋能中国半导体先进工艺。
五、国产力量的崛起与未来展望
自2004年首台商用设备问世以来，激光隐切技术经历了数代迭代，加工速度和精度实现了质的飞跃。
长期以来，该高端赛道处于高度集中的寡头格局：核心半导体装备由国际巨头DISCO牢牢把控，而激光器市场则被藤仓形成绝对垄断。
但近年来，随着国内企业在超短脉冲激光器、高精度运动平台及光学系统等核心技术上的持续攻关，中国力量正在强势破局。多家本土企业已成功推出具备自主知识产权的激光隐切设备，并在碳化硅（SiC）等第三代半导体及超薄晶圆切割领域展现出强劲的竞争力。
从微米级的精密雕琢到绿色制造的环保践行，激光隐切技术不仅是半导体制造工艺的一次颠覆性升级，更是人类探索微观世界极限的智慧结晶。
